Магнитовихретоковый комплекс МВК-ИКН

4 канала измерения

Магнитовихретоковый комплекс МВК-ИКН на базе прибора ИКН-8М-4 совмещает функции магнитного (метода магнитной памяти металла) и вихретокового контроля.

В наличии

Для заказа свяжитесь с менеджером компании

Режим вихретокового контроля

При подключении к прибору ИКН-8М-4 сканирующего устройства Тип 1-МВК-4, он работает в режиме магнитовихретокового контроля со следующими основными функциями:

  • выявление и контроль глубины трещин в магнитных и немагнитных металлах и сплавах;
  • контроль неоднородности структуры металла, плотности прилегания напыления, наплавок и т.д.;
  • контроль качества изделий из композитных материалов;
  • контроль качества термической, химико-термической, механической и других обработок изделий;
  • контроль напряженно-деформированного состояния изделий из магнитных и немагнитных материалов;
  • экспресс-сортировка изделий по различным параметрам качества, например, по параметрам твердости, при наличии соответствующей методики.

Перечисленные функциональные возможности прибора ИКН-8М-4 в комплекте со СУ Тип 1-МВК-4 являются качественными. Выходной сигнал от магнитовихретокового прибора может быть откалиброван в условных единицах шкалы на определенный диагностический параметр (например, на глубину трещин для однотипных изделий) или на относительное сравнение различных зон контроля изделия (например, при контроле плотности прилегания напылений или наплавок). Для разработки количественных критериев для каждой функции прибора необходима разработка дополнительной методики на каждое конкретное изделие. Такие методики могут быть разработаны заказчиком самостоятельно.

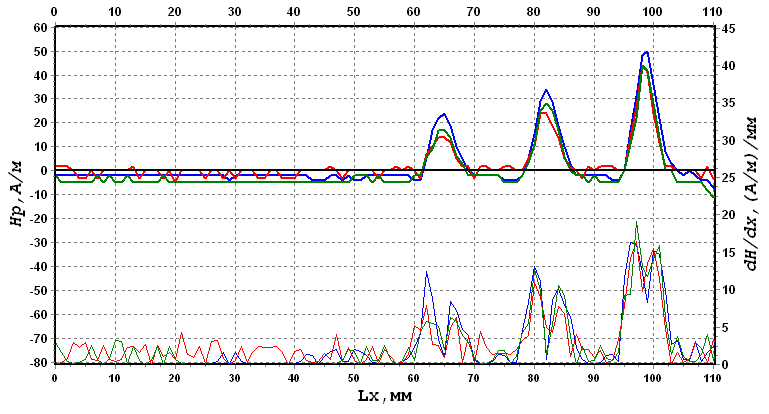

Диаграмма вихретокового контроля образца с трещинами разной глубины
Диаграмма вихретокового контроля образца с трещинами разной глубины.

Режим контроля по методу магнитной памяти металла

При подключении к прибору ИКН-8М-4 сканирующих устройств Тип 1, Тип 1-4Э, Тип 2М, Тип 3М, Тип 3М-4К, Тип 4М, Тип 5, он измеряет собственное магнитное поле рассеяния изделий и определяет зоны концентрации напряжений.

Прибор ИКН-8М-4 в этом режиме выполняет функции измерения, регистрации и обработки данных диагностики напряженно-деформированного состояния оборудования и конструкций с использованием метода магнитной памяти металла.

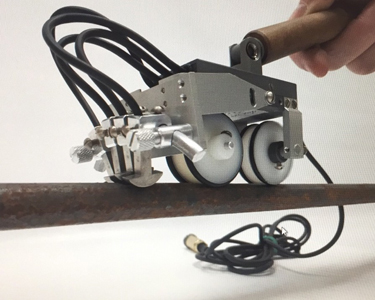

Контроль методом МПМ сканирующим устройством Тип 1-4Э
Контроль методом МПМ
сканирующим устройством Тип 1-4Э.

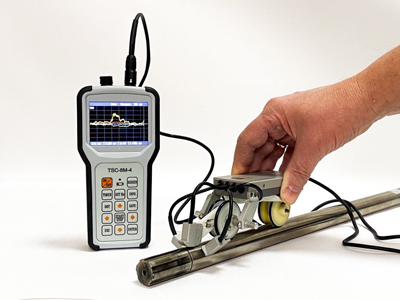

Вихретоковый контроль сканирующим устройством Тип 1-МВК-4
Вихретоковый контроль
сканирующим устройством Тип 1-МВК-4.

Технические характеристики прибора МВК-ИКН:

Размеры выявляемого дефекта для ферромагнитных металлов и сплавов, не менее: Ширина 0,002 мм
Длина 3 мм
Размеры выявляемого дефекта для немагнитных металлов и сплавов, не менее: Ширина 0,004 мм
Длина 3 мм
Диапазон измерений глубины трещиноподобного дефекта 0,2 ... 10,0 мм
Пределы допускаемой абсолютной погрешности измерений глубины дефекта ±0,1 мм
Количество каналов измерения 4
Диапазон измерений величины магнитного поля Н ±2000 A/м
Основная относительная погрешность измеряемого магнитного поля для каждого канала, не более 5%
Относительная погрешность измеряемой длины, не более 5%
Скорость перемещения сканирующего устройства, не более 0,5 м/с
Оперативная память 1 Мб
Flash-память 8 Мб
Передача данных на компьютер через USB-порт
Цветной жидкокристаллический дисплей 320х240 точек
Питание от встроенных аккумуляторов или сетевого адаптера DC 5 В
Потребляемая мощность 1,2 ... 3,0 Вт
Продолжительность непрерывной работы, не менее 4 часов
Рабочая температура окружающего воздуха -15°С ... +55°С
Относительная влажность воздуха 45% - 85%
Габаритные размеры электронного блока, не более 165x83x32 мм
Масса электронного блока, не более 0,4 кг
