Измеритель Концентрации Напряжений ИКН‑2М‑16

Измеритель Концентрации Напряжений ИКН-2М-16

2-16 каналов измерения

ИКН - система измерения, регистрации и обработки данных диагностики напряжённо-деформированного состояния оборудования и конструкций с использованием метода магнитной памяти металла.

Сертификат об утверждении типа средств измерений № 87758-22
Декларация соответствия ЕАЭС N RU Д-RU.РА04.В.89293/22

В наличии

Для заказа свяжитесь с менеджером компании

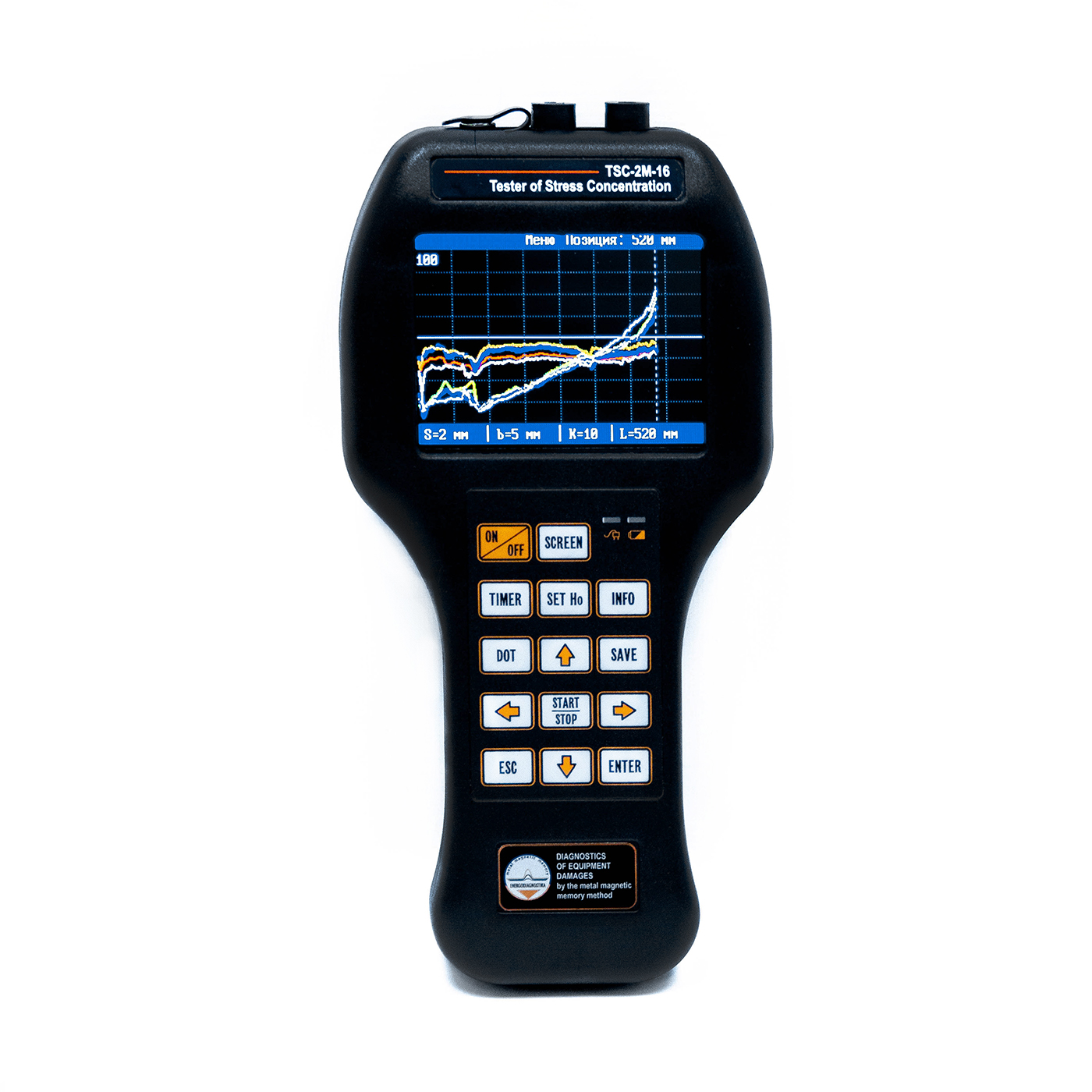

Фотографии прибора ИКН-2М-16

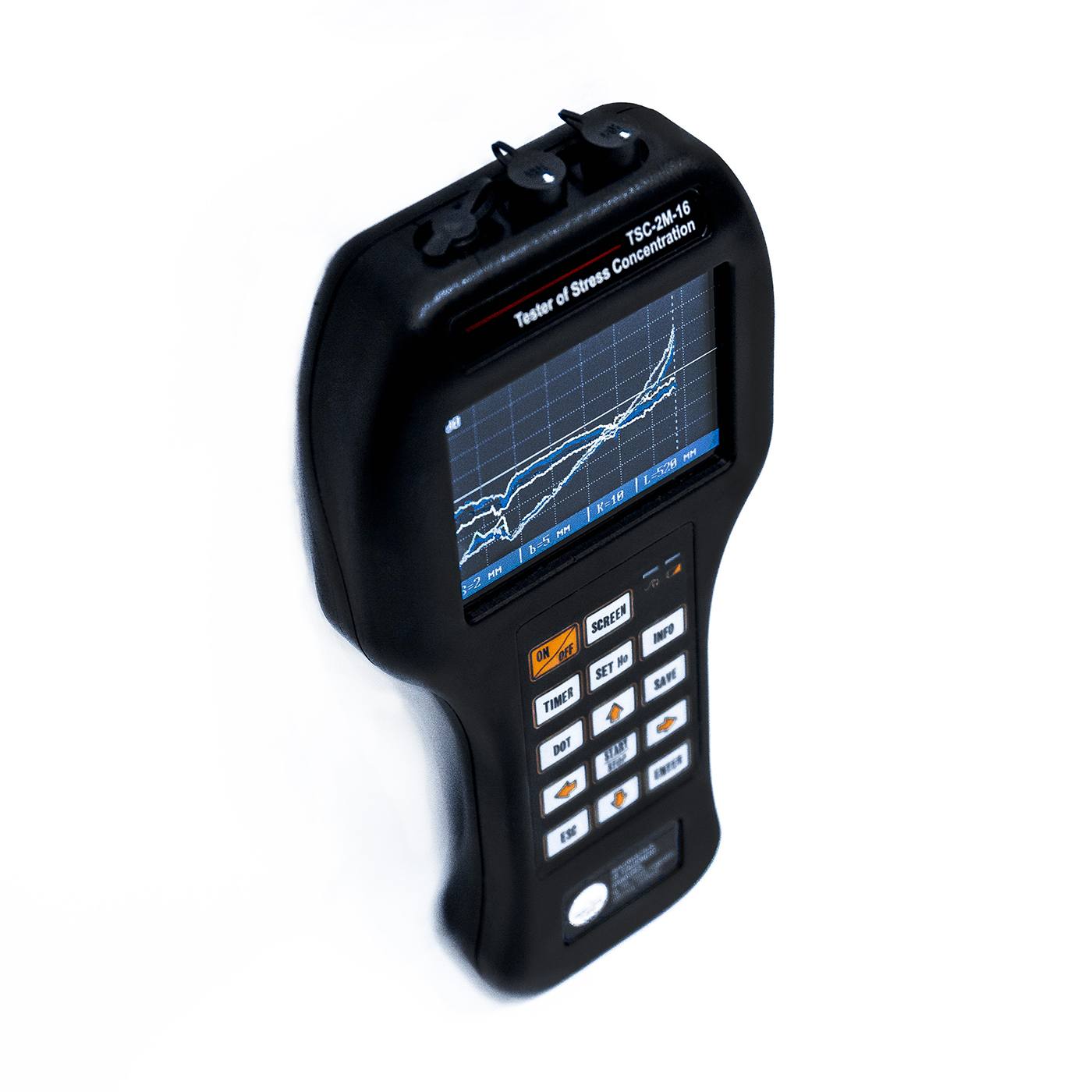

ИКН-2М-16 вид сверху

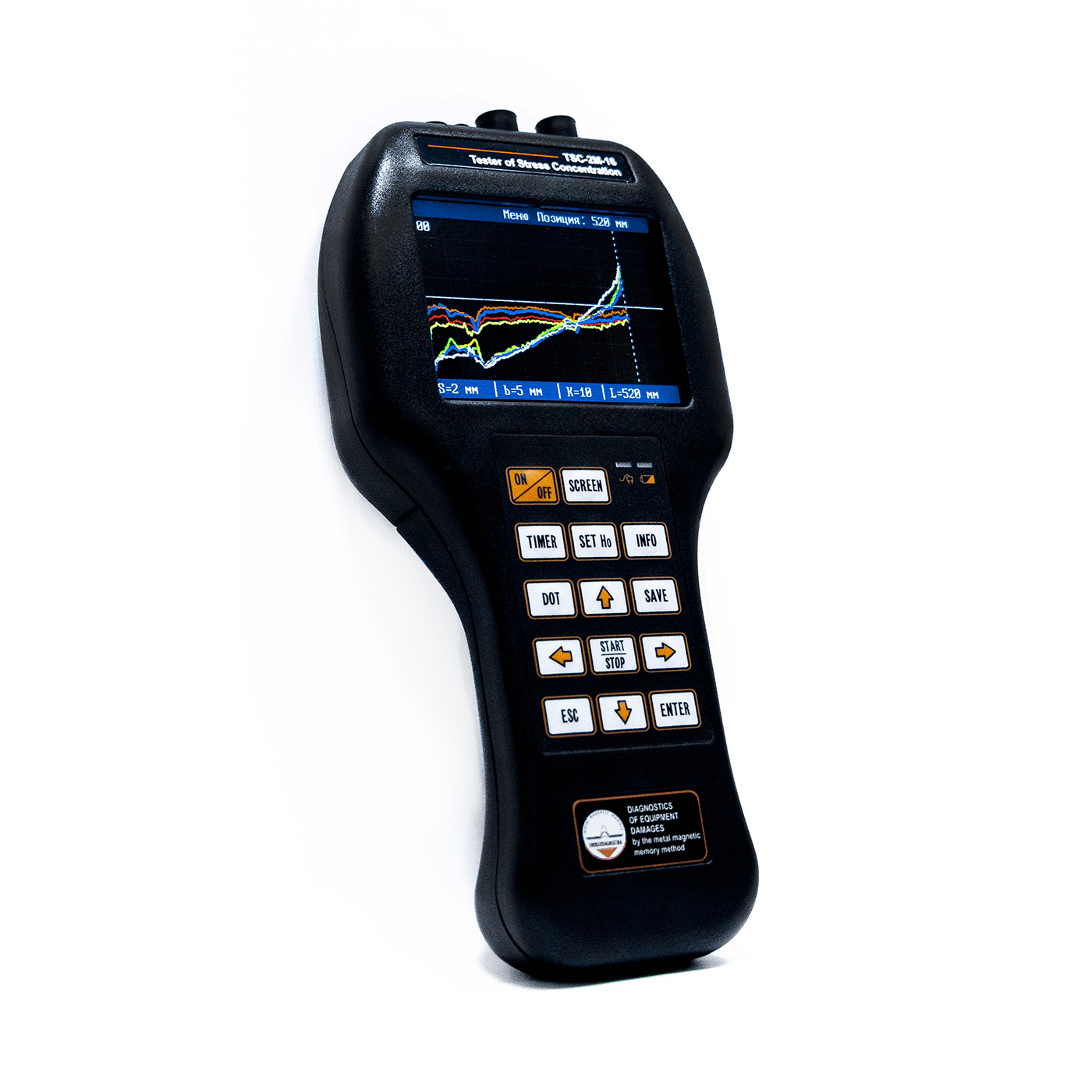

ИКН-2М-16 вид сбоку

Приборы ИКН выпускаются серийно. По принципу работы являются специализированными многоканальными феррозондовыми магнитометрами. Напряженность магнитного поля H на шкалах приборов проградуирована в А/м (Ампер/метр). Длина регистрируемого перемещения датчика проградуирована в мм (миллиметрах).

Приборы ИКН являются уникальными средствами измерений и имеют ряд существенных отличий от производимых в России и других странах измерителей напряженности магнитного поля (магнитометров) на основе феррозондовых преобразователей. Их уникальность заключается как в функциональном назначении (определении зон концентрации напряжений - основных источников развития повреждений оборудования), так и в конструктивных специфических особенностях, заметно выделяющих их среди известных магнитометров. По измеряемым магнитным параметрам предоставляется возможность выполнять оценку уровня напряжений в МПа.

Отличительные особенности приборов ИКН:

  • многоканальность (одновременно производится измерение поля H по нескольким каналам);
  • наличие специализированных сканирующих устройств для контроля различного оборудования (20 типов), позволяющих со скоростью до 0,5 м/с снимать показания напряженности поля и длины объекта контроля (сканирующие устройства защищены российскими и международными патентами);
  • возможность проведения автоматической обработки результатов контроля непосредственно на объекте (используя установленное на приборе программное обеспечение);
  • наличие энергонезависимой памяти (flash-памяти) для записи результатов контроля на объекте и возможность передачи данных на компьютер;
  • возможность записи параметров контроля с заданной частотой в единицу времени (режим "таймера"), что позволяет выполнять контроль при движении изделий относительно датчиков (контроль вращающихся элементов, движущихся тросов и канатов, контроль рельс при движении вагона-дефектоскопа и т.д.);
  • наличие в комплекте поставки программного обеспечения "МПМ-Система 4", предназначенного для углубленной обработки результатов контроля на компьютере под Windows 7/8/10/11.

ИКН-2М-16 имеет следующие конструктивные и функциональные отличия от других приборов ИКН:

  • от 2 до 16 каналов измерения;
  • микропроцессор 16 бит;
  • ёмкость оперативной памяти 2 Мб;
  • flash-память 1 Гб для записи результатов контроля на объекте в течение 15 дней без сброса информации на компьютер;
  • специальная клавиатура с 14 функциональными кнопками;
  • жидкокристаллический экран с разрешением 320х240 точек для отображения графической информации непосредственно при контроле оборудования;
  • габаритные размеры 243х120х40 мм;
  • масса с аккумуляторными батареями 0,6 кг;
  • питание от встроенных аккумуляторов DC 5 В.

Общие технические характеристики приборов ИКН:

Диапазон измерения величины Н ± 2000 A/м
Основная относительная погрешность измеряемого магнитного поля для каждого канала, не более 5 %
Относительная погрешность измеряемой длины, не более 5 %
Минимальный / максимальный шаг сканирования (расстояние между двумя соседними точками измерений поля и длины) 1 / 128 мм
Рабочий температурный диапазон -15 - +55 °С
Диапазон относительной влажности 45 - 85 %

Сравнительные характеристики приборов ИКН:

ИКН-2М-16 ИКН-4М-16 ИКН-5М-32 ИКН-7М-16 ИКН-8М-4 ИКН-9М-12
Количество каналов измерения Н 2 - 16 2 - 16 2 - 32 2 - 16 2 - 4 2 - 12
Скорость сканирования при шаге 1 мм 0,7 м/с 0,5 м/с 1,3 м/с 1,3 м/с 0,5 м/с 0,5 м/с
Микропроцессор 16 бит 16 бит 16 бит 16 бит 16 бит 16 бит
Оперативная память 2 Мб 1 Мб 8 Мб 8 Мб 1 Мб 2 Мб
Flash-память 1 Гб 32 Мб 1 Гб 1 Гб 8 Мб 256 Мб
Передача данных на компьютер USB RS232/USB USB USB USB USB
Клавиатура 14 кнопок 45 кнопок 52 кнопки 45 кнопок 14 кнопок 14 кнопок
Экран ЖК, 320х240 точек ЭЛ, 320х240 точек ЖК, 800х480 точек OLED, 800х480 точек ЖК, 320х240 точек OLED, 320х240 точек
Габаритные размеры 243х120х40 мм 290х205х55 мм 250х136х48 мм 230х105х40 мм 165х83х32 мм 165х83х32 мм
Масса с аккумуляторными батареями 0,6 кг 2,0 кг 1,2 кг 0,6 кг 0,4 кг 0,4 кг
Потребляемая мощность 1,2 - 3,0 Вт 4,0 - 5,0 Вт 3,0 - 3,5 Вт 1,2 - 3,0 Вт 1,2 - 3,0 Вт 1,2 - 3,0 Вт
Питание от аккумуляторных батарей встроенные встроенные встроенные 4 шт. АА встроенные встроенные
Питание от сетевого адаптера DC 5 В DC 15 В DC 15 В DC 9 В DC 5 В DC 5 В
