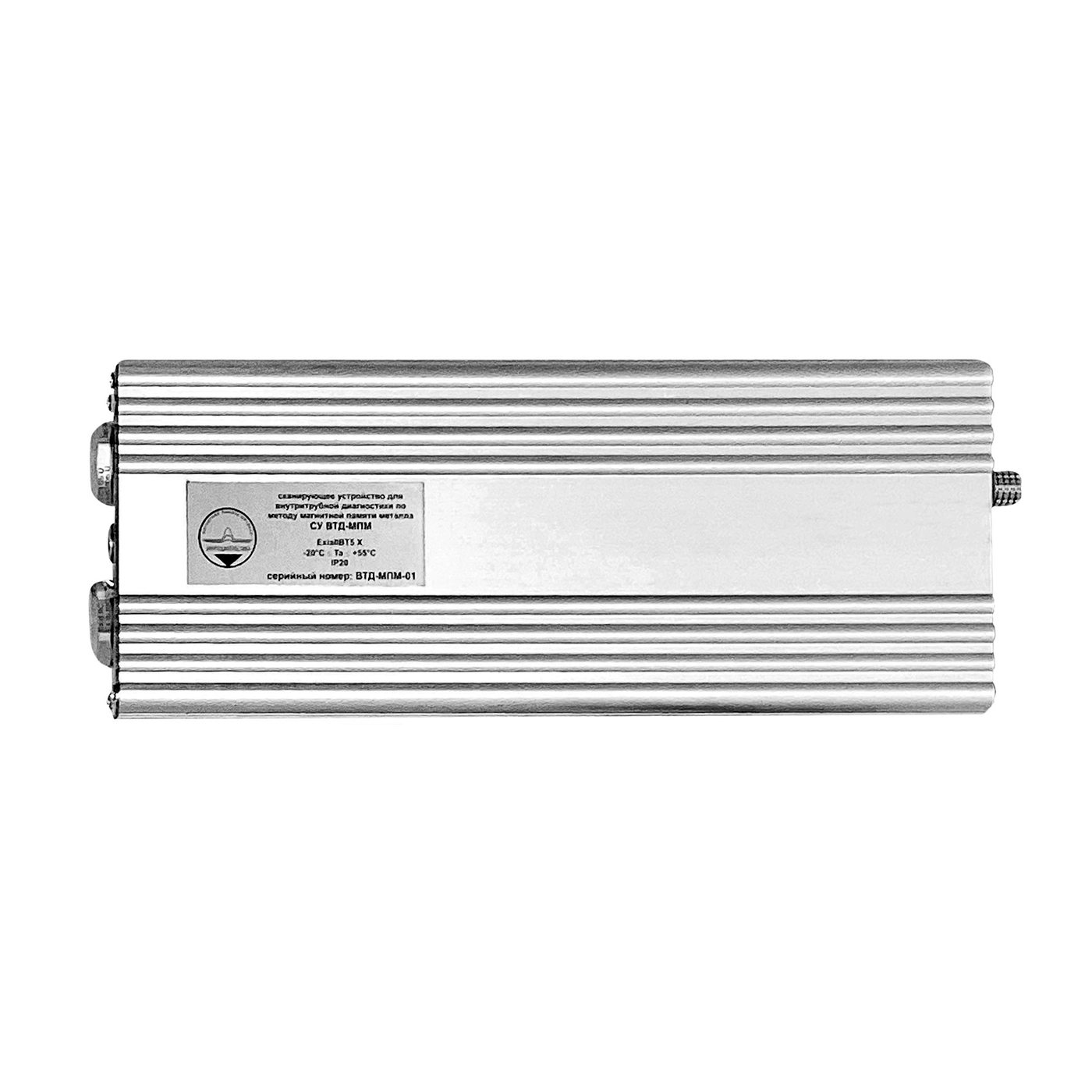

Сканирующее устройство ВТД‑МПМ

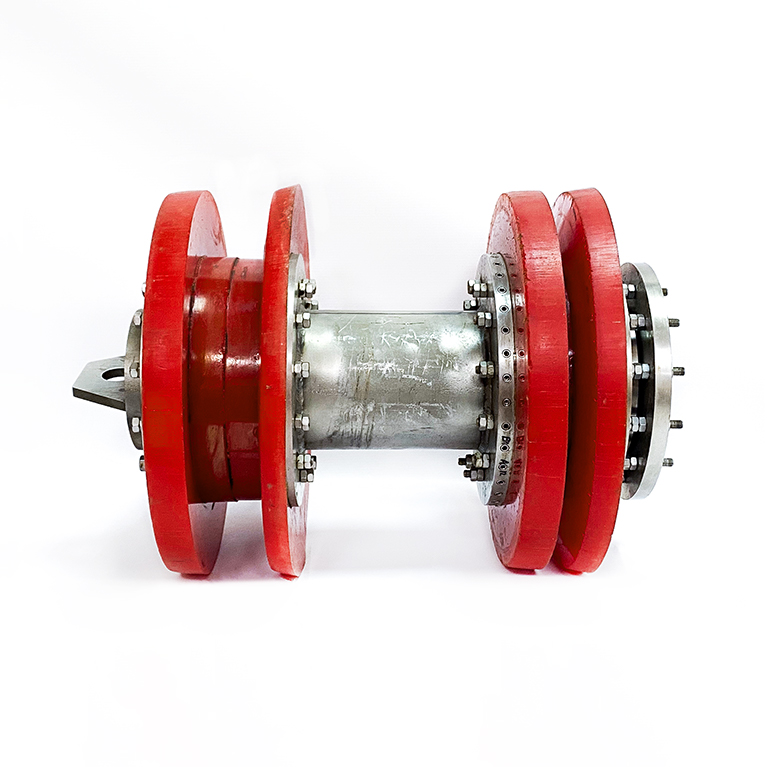

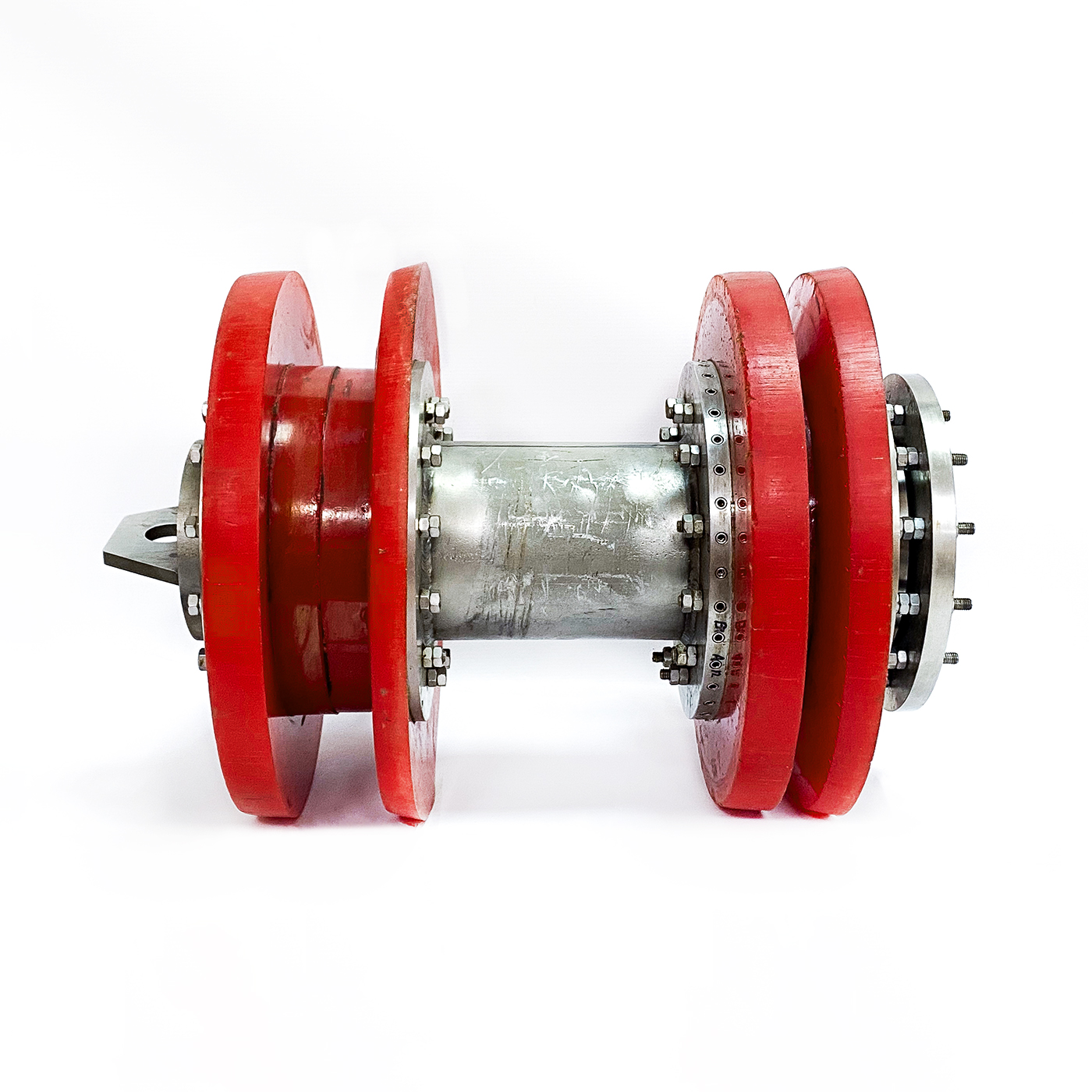

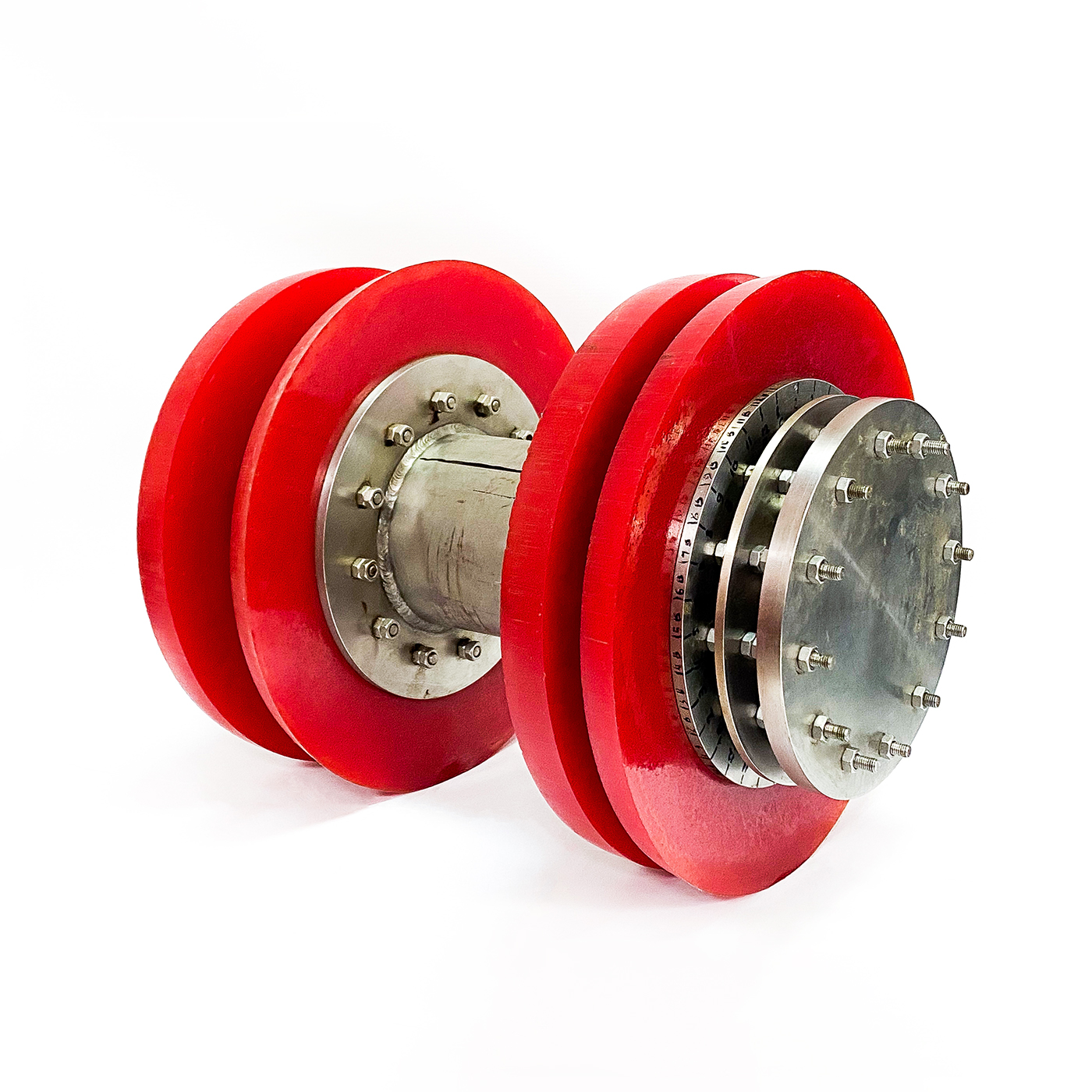

СУ ВТД-МПМ изготовлено в герметичном корпусе по типу снаряда, применяемого при очистке нефтепроводов. Общий вид СУ ВТД-МПМ в сцепке с поисковым поршнем представлен на фото. При движении сканирующего устройства внутри трубопровода под напором транспортируемой среды с помощью феррозондовых датчиков, установленных равномерно по окружности диска, измеряется напряженность собственного магнитного поля рассеяния (СМПР), характеризующая напряженно-деформированное состояние трубопровода. Запись информации осуществляется автоматически в режиме «таймера». При этом фиксируется время прохождения СУ ВТД-МПМ через каждые 4-5 км трассы.

Преимущества разработанного сканирующего устройства для ВТД по методу МПМ по сравнению с известными средствами контроля:

• отсутствие искусственного намагничивания, так как используется естественная намагниченность труб, сложившаяся в условиях их изготовления и эксплуатации;
• обеспечение контроля фактического напряженно-деформированного состояния трубопровода и выявление зон концентрации напряжений – источников развития повреждений;
• возможность оценки развитых повреждений (дефектов) по степени их опасности для дальнейшей эксплуатации;
• возможность применения комплекса без механизма счета длины (энкодера) при условии обеспечения равномерной скорости движения СУ ВТД-МПМ;
• наличие измерительного и регистрирующего устройства, автономного питания, как в стандартном комплексе внутритрубной диагностики, но при этом упрощение конструкции за счет отказа от механизмов искусственного намагничивания;
• измерение СМПР на некотором расстоянии от внутренней стенки трубопровода без потери качества записанной информации.

Контроль выполняется после регламентной очистки трубопровода от парафиновых отложений с запуском сканирующего устройства через камеру запуска.

После прохождения контролируемого участка трубопровода СУ ВТД-МПМ извлекается из камеры приема. Записанная информация передается на компьютер с помощью интерфейсного кабеля, подключаемого к СУ ВТД-МПМ непосредственно на объекте контроля.

Обработка и анализ данных контроля выполняется с использованием программы «МПМ-Система».

По результатам анализа составляется таблица с классификацией зон концентрации напряжений для основного металла и сварных соединений труб на три категории опасности развития повреждений.
